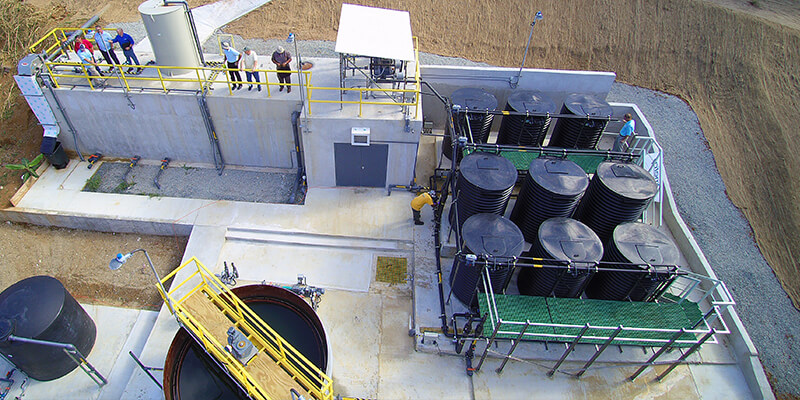

Medición de la concentración de urea en procesos de desnitración
Las estrictas normativas internacionales sobre calidad del aire exigen que las instalaciones industriales controlen las emisiones de óxido de nitrógeno (NOx). La urea, una sustancia segura y estable, se utiliza habitualmente en sistemas de desnitrificación para reducir el NOx. La clave reside en equilibrar la cantidad de urea inyectada con los niveles de NOx en tiempo real en los gases de combustión para lograr la reducción de NOx deseada sin problemas.
ULa dosificación insuficiente no reduce los NOx lo suficiente, lo que conlleva el riesgo de incumplir la normativa. La sobredosificación supone un desperdicio de reactivo, aumenta los costes y provoca la fuga de amoníaco, que se libera a la atmósfera sin reaccionar. Esta fuga es costosa, perjudicial para el medio ambiente y puede generar sales pegajosas como el bisulfato de amonio y el sulfato de amonio, que ensucian los equipos, reducen la eficiencia y causan daños.
Desafíos de la monitorización en línea de la urea
Incrustaciones, cristalización y corrosión
AbordajeEs un problema persistente, sobre todo cuando se utiliza agua dura para diluir la materia prima sólida de urea. Los minerales del agua dura pueden precipitarse, provocando incrustaciones y obstrucciones en componentes críticos, como las boquillas de inyección y los sensores. Este fenómeno puede causar mediciones inexactas y requerir un mantenimiento y una limpieza frecuentes y costosos, lo que reduce significativamente el tiempo de funcionamiento del sistema.
CristalizaciónEs probable que esto ocurra a bajas temperaturas de escape (normalmente por debajo de 200-250 °C) y en superficies donde la solución de urea impacta las paredes de la tubería, formando una película. Una película más gruesa, a menudo causada por un aumento en el volumen de pulverización o el tamaño de las gotas, dificulta la evaporación completa de las moléculas de urea, lo que provoca la formación de cristales. Este proceso es una de las principales causas de obstrucción de sensores y boquillas.
Thenaturaleza corrosivaLa propia solución de urea representa una amenaza significativa para la instrumentación. La síntesis de urea implica la formación de carbamato de amonio, un intermediario altamente corrosivo que puede degradar rápidamente los materiales convencionales, provocando fallas catastróficas en los equipos. Por lo tanto, la selección de los materiales de instrumentación debe ser una consideración primordial, ya que los componentes estándar pueden quedar inoperativos y requerir reemplazo constante en este entorno agresivo.
¿Tienes preguntas sobre cómo optimizar los procesos de producción?
Influencia de las condiciones dinámicas del proceso en la medición
Las propiedades físicas del fluido introducen complejidades para una medición precisa. La densidad de una solución acuosa es altamente sensible a la temperatura y la presión. Incluso pequeñas variaciones de temperatura pueden influir significativamente en la concentración de nitrógeno ureico medida. Las lecturas pueden variar considerablemente y proporcionar datos inexactos al sistema de control sin una compensación de temperatura adecuada. Esta variabilidad pone de manifiesto la necesidad crítica de un sensor de concentración de urea que incorpore compensación de temperatura en tiempo real para corregir estas fluctuaciones del proceso.
Del mismo modo, factores como la velocidad del flujo, la viscosidad y la presencia de burbujas de aire atrapadas pueden introducir una inestabilidad y errores de medición significativos, lo que exige un diseño de sensor que sea intrínsecamente robusto y fiable en condiciones operativas dinámicas.
La solución Lonnmeter: Medidor de concentración de urea
Principio de funcionamiento del sensor de concentración de urea
El medidor de concentración de urea en proceso es un sensor en línea que se utiliza para la medición continua de la concentración o densidad de líquidos binarios en tuberías, tanques y otros recipientes. La frecuencia de resonancia de un diapasón vibrante varía en proporción inversa directa a la masa y densidad del fluido que lo rodea. El sensor consta de un diapasón en forma de U que vibra electrónicamente a una frecuencia de resonancia precisa. Cuando este diapasón se sumerge en un fluido, la masa del fluido se suma a la masa efectiva del diapasón, lo que provoca una disminución en su frecuencia de vibración. La electrónica avanzada del sensor monitorea continuamente este cambio de frecuencia. Al correlacionar este cambio de frecuencia con una curva de calibración preprogramada, el instrumento puede proporcionar una medición precisa y repetible de la densidad del fluido.
La verdadera innovación reside en la transformación de una lectura de densidad básica a un valor de concentración funcional. El Lonnmeter lo logra integrando un sensor de temperatura de alta precisión directamente en la sonda. Este sensor proporciona datos de temperatura en tiempo real a la unidad de procesamiento interna, que aplica un sofisticado algoritmo de compensación de temperatura. Este proceso corrige la lectura de densidad a una temperatura de referencia estándar, minimizando los efectos de las fluctuaciones de temperatura del proceso. Este valor de densidad corregido se convierte posteriormente en una concentración específica, como un porcentaje en peso. Este proceso de dos pasos —la medición de una propiedad física (densidad) seguida de una transformación mediante una curva de calibración y compensación de temperatura— es clave para proporcionar una medición precisa y fiable de la concentración de urea.
El diseño intrínseco del sensor de diapasón ofrece una ventaja significativa en el exigente entorno de la desnitrificación. Al carecer de orificios pequeños, canales estrechos o diafragmas delicados, el sensor es naturalmente resistente a la obstrucción y la cristalización que afectan a otras tecnologías. Su estructura robusta y abierta permite que el fluido circule libremente alrededor de las puntas vibratorias, minimizando la posibilidad de que se acumulen depósitos minerales o cristales de urea y comprometan la medición.
Conozca más sobre medidores de densidad.
Diseñado para el entorno de desnitrificación.
Consciente de las condiciones extremas de una planta de desnitrificación, Lonnmeter ha diseñado sus sensores priorizando la ciencia de los materiales. Los componentes principales del instrumento, en contacto con el fluido, están fabricados con materiales robustos como el acero inoxidable 316, lo que proporciona una alta resistencia a la corrosión química, en particular a la causada por sustancias altamente agresivas como el carbamato de amonio. Los materiales resistentes a la corrosión prolongan la vida útil del instrumento de medición de concentración, reducen los intervalos de mantenimiento y minimizan las paradas no programadas.
El sensor de temperatura integrado y los sofisticados algoritmos compensan las variaciones de temperatura, lo que garantiza una lectura estable y fiable independientemente de las fluctuaciones del fluido del proceso.
Integración y conectividad perfectas
La salida de bucle de corriente de 4-20 mA del Lonnmeter se integra fácilmente con sistemas PLC o DCS porque:
- Cableado sencillo:Al ser un transmisor de dos hilos, utiliza un solo par de cables tanto para la alimentación como para la transmisión de la señal, lo que reduce la complejidad.
- Señal confiable:La señal de 4-20 mA es inmune a las caídas de tensión en largas distancias y resistente al ruido eléctrico y a las interferencias electromagnéticas.
- Escalamiento lineal:Para un rango de concentración del 0 al 100 %, 4 mA corresponden al 0 % y 20 mA al 100 %, lo que permite un escalado sencillo en el sistema de control.
- Seguro y estable:Una correcta conexión a tierra de la carcasa del sensor garantiza la precisión de la señal y la seguridad eléctrica, mejorando la compatibilidad con los sistemas industriales.
Ubicación óptima y ventajas prácticas
La implementación eficaz de un sensor de concentración de urea va más allá de una simple medición precisa; se trata de una ubicación estratégica para maximizar el beneficio operativo.
Etapa de preparación y almacenamiento de la solución de urea
El primer y más lógico punto para la instalación de sensores es al inicio del proceso de desnitrificación: en los tanques de preparación y almacenamiento de la solución de urea. Un sensor instalado en esta etapa proporciona una primera línea de defensa crucial para el control de calidad, verificando que la solución preparada tenga la concentración correcta antes incluso de enviarla al sistema de dosificación. Esta medición proactiva permite detectar de inmediato errores derivados de una dilución manual incorrecta, variaciones en la materia prima de urea sólida o el uso de agua contaminada, evitando que estos problemas se propaguen aguas abajo y comprometan todo el proceso. El monitoreo de la concentración en el tanque de almacenamiento también constituye una valiosa herramienta de gestión de inventario, asegurando un suministro constante y disponible del reactivo formulado correctamente.
Monitorización de las líneas de inyección y dosificación
Para lograr un control de circuito cerrado efectivo, se debe instalar un medidor de concentración de urea en la línea de inyección o dosificación de alta presión, justo antes de las boquillas de inyección. Esta ubicación permite la medición más directa y precisa del reactivo que ingresa al sistema en tiempo real. Estos datos en vivo constituyen la base para estrategias de control avanzadas que ajustan continuamente el caudal de inyección en función de los niveles de NOx en los gases de combustión, la temperatura del catalizador y otros parámetros operativos.
Si bien algunos sistemas de control infieren problemas a partir de fluctuaciones de presión en la línea de dosificación, una medición de concentración directa y continua proporciona una señal más robusta y fiable. Permite detectar de forma proactiva fallos en las bombas, obstrucciones parciales o situaciones de sobredosificación o subdosificación, posibilitando una respuesta rápida y automatizada antes de que se vea comprometido el rendimiento de reducción de NOx del sistema. Este enfoque transforma la planta, pasando de un modelo de mantenimiento reactivo a uno proactivo y predictivo.
La correlación con el deslizamiento de amoníaco
El valor del sensor de concentración de urea va mucho más allá de un solo dato. Al proporcionar un flujo de datos estable y fiable, el sensor permite al sistema de control gestionar con precisión la velocidad de inyección del reactivo, asegurando el mantenimiento de la relación estequiométrica óptima. Esta precisión se correlaciona directamente con la minimización de la fuga de amoníaco. Se puede prevenir una sobredosificación en tiempo real, reduciendo tanto el desperdicio de reactivo como el impacto ambiental de las emisiones de amoníaco sin reaccionar.
Valor para los clientes
- Mayor reducción de NOx y cumplimiento normativo;
- Reducción del consumo de reactivos y de los costes operativos.
- Maximizar el tiempo de actividad y minimizar los costos de mantenimiento.
